管道泵选型方法和步骤

文章出处:   责任编辑:   发布时间:2017-12-07 11:08:26    点击数:-   【

管道泵的选型是非常重要的内容,只有根据科学合理的方法及步骤才能确定管道泵,在实际工程规划中,首先在灌溉或排水设计标准与工程控制范围的基础上,拟定灌溉(排水)区域划分的可行方案及各方案的工程总体布置;其次根据泵站规划设计确定流量、扬程及其变化规律,选择管道泵、配套动力机与辅助设备;Zui后进行各方案的技术经济分析,选择方案。通常,管道泵选型的步骤和方法如下:

管道泵选型方法和步骤


(1)根据泵站设计扬程,从管道泵综合型谱图或管道泵产品样本的性能表上选择几种不同流量的管道泵。所选管道泵设计(额定)扬程与泵站设计扬程一致或接近.但流量可能不同。这里不同泵型的单泵流量用Q表示。

(2)根据泵站设计流量和所选单泵流量Q,确定不同泵型的管道泵台数,并力求满足要求。绘制灌溉(排水)区用水或排水设计流过程线,将所选管道泵不同台数运行时的泵站出流量过程线与灌排设计流量过程线进行拟合检查能否满足灌排流变化的要求。如果拟合流量过程线(即泵站出流过程线)与灌排设计流盘过程线比较接近,则表明所选泵型的台数;基本能够适应灌溉(排水)要求。在灌溉(排水)允许的范围内,可适当修订设计流量过程线,使两者吻合。推荐阅读:立式管道泵型号参数

(3)按初选的泵型及台数.配置管路及附件,并绘制管路特性曲线,求出管道泵的工作点,确定管道泵安装高程。

(4)选配动力机和辅助设备,拟定泵房的结构型式和布置方式等。

(5)按所选管道泵型号及其配套设备的特点,按照经济技术要求,合理核算建设成本和运行成本,确定合理泵型及台数。

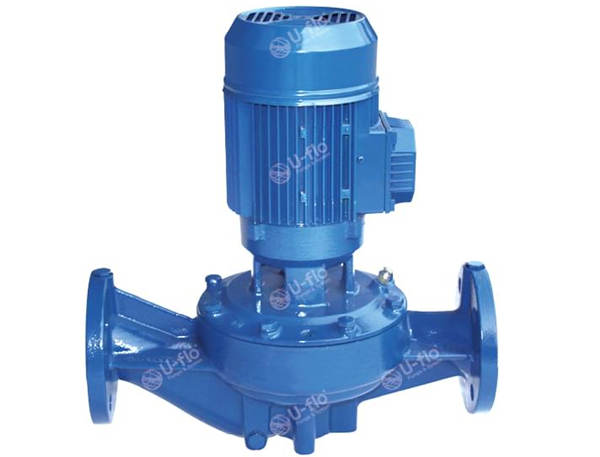

尤孚泵业根据市场的特点,设计研发的FG 立式单级管道泵可用于暖通空调冷热水循环、工业城市供水、高层建筑增压供水、设备配套 / 锅炉给水等领域,主要的技术参数和性能优点如下:

管道泵选型方法和步骤


技术参数:流量Q:可达850m3/h、扬程H:可达120m、功率P:可达90kW、液体温度:-20℃-140℃

性能及优点:1、结构简单紧凑,占地面积小、2、安装方便,易于检修和维护、3、可靠的密封,确保无泄漏、4、配备标准电机

以上的文章为你们介绍了管道泵选型方法和步骤,同时对于尤孚泵业的FG 立式单级管道泵的技术参数和性能优点做了介绍,如果有相关需求,可以在线咨询客服,我们会及时帮你解决问题。

管道泵选型方法和步骤
